Phần mềm ReportGPS biên tập báo cáo 7 bảng GPS từ TBC (Trimble Business Center), Compass và HGO

Hiện nay có rất nhiều phần mềm xử lý, bình sai GPS như TBC, Compass, TTC... Mỗi phần mềm sau khi bình sai xong sẽ cho ra các mẫu báo cáo khác nhau, và không theo chuẩn nào cả. Khi xem các file báo cáo này rất khó đánh giá chất lượng kết quả sau bình sai. Vì để thuận tiện cho việc đánh giá chất lượng kết quả sau bình sai và các file báo cáo được trình bày theo dạng bảng biểu. Tác giả đã xây dựng phần mềm ReportGPS, phần mềm hỗ trợ biên tập báo cáo kết quả sau khi bình sai từ TBC, Compass ra 7 bảng theo đúng quy định của Bộ TN&MT Việt Nam. Phần mềm biên tập báo cáo ReportGPS cho ra kết quả 7 bảng nhanh chóng, sử dụng đơn giản và gọn nhẹ.

Tải chương trình ReportGPS biên tập báo cáo 7 bảng từ TBC, Compass thì bạn tải ngay dưới

Tóm tắt các phiên bản phần mềm:(Phiên bản mới nhất v3.1)
-v3.1 Phiên bản hoàn toàn miễn phí
-v3.0 Chỉnh sửa hiển thị khoảng cách tiêu đề các bảng biên tập báo cáo và cập nhật phần chuyển đổi hệ tọa độ
-v2.12 Nâng cấp chức năng biên tập kết quả báo cáo từ phần mềm HGO phiên bản mới
-v2.11 Fix lỗi chức năng chuyển đổi hệ tọa độ chạy trên win 64bit, fix lỗi mở tệp *.dxf sau khi tạo sơ đồ lưới trên Autocad; Cập nhật lại bảng 7 biên tập từ TBC khi tích tùy chọn biên tập trên mặt phẳng tính lại ms, ms/s và phương vị cạnh trên mặt phẳng
-v2.10 chỉnh sửa phần hiển thị ratio và pdop tại bảng 1 của chức năng biên tập TBC
-v2.9 fix error
-v2.8 sửa lỗi biên tập báo cáo TBC, Compass, HGO khi phần định dạng số thập phân của Windows khác kí tự "." làm sai kết quả biên tập và chỉnh sửa tạo sơ đồ lưới.
-v2.7 thêm tùy chỉnh cho chức năng biên tập từ HGO; tùy chỉnh thay tiêu đề bảng 6, 7 "HỆ TỌA ĐỘ PHẲNG UTM" thành "HỆ TỌA ĐỘ PHẲNG VN-2000"; tùy chỉnh xuất chênh cao và sai số chênh cao sau bình sai tại bảng 7 (Hình ảnh về sự thay đổi này)

-v2.6 chỉnh sửa bảng 6 biên tập từ HGO, chỉnh sửa phần h(độ cao thủy chuẩn) lấy từ file "Constraint 3D NetAdjust In Target System.txt", vì vậy bạn cần xuất thêm file này(Hình ảnh về sự thay đổi này). Và thêm chức năng tùy chọn biên tập từ HGO, tùy chọn này là: thiết lập lấy tọa độ báo cáo từ file "Constraint 2D NetAdjust In Target System.txt", tọa độ này không đưa h(thủy chuẩn) vào tính toán; hoặc thiết lập lấy tọa độ báo cáo từ file "Constraint 3D NetAdjust In Target System.txt", tọa độ này có đưa h(thủy chuẩn) vào tính toán.

-v2.5 tích hợp thêm chức năng biên tập 7 bảng từ HGO (Hi-Target Geomatics Office).(Hình ảnh về sự thêm mới này). Tác giả xin chân thành cảm ơn Công ty cổ phần thương mại và đầu tư Hưng Phát, là công ty đại diện phân phối chính hãng Hi-Target tại Việt Nam, đã giúp đỡ xây dựng chức năng biên tập 7 bảng từ HGO.

-v2.4 hiệu chỉnh bảng 7 của biên tập 7 bảng từ TBC, cạnh được đo nối từ 2 điểm gốc sửa phần ms/s là "1/999999999" thành "--------" và ms, ma, mdh thành "------" (Hình ảnh về sự thay đổi này)

-v2.3 hiệu chỉnh bảng 1 của biên tập 7 bảng từ TBC, đối với phiên bản TBC (đã test 2.7) không có RATIO mà thay vào đó là Maximum PDOP thì sẽ lấy dữ liệu Maximum PDOP thay vào RATIO (Hình ảnh về sự thay đổi này)

-v2.2 fix lỗi đăng ký.

-v2.1 sửa lỗi in thiếu tên điểm dạng có ký tự "-" (ví dụ: GPS-02) ở bảng 3 chức năng biên tập báo cáo Compass (Hình ảnh về lỗi này).

-v2.0 nâng cao chất lượng báo cáo 7 bảng, thiết lập một số tham số chuyển đổi phù hợp.

-v1.2 nâng cao chức năng biên tập bảng 1,2 trong TBC để lấy các file baseline hiệu quả hơn. Thêm tùy chọn trong biên tập TBC ở bảng 7, cho phép chọn báo cáo theo chiều dài trên mặt phẳng hoặc trên mặt Ellipsoid.

-v1.1 hỗ trợ thêm chức năng tùy ngôn ngữ báo cáo là tiếng Việt và tiếng Anh. Công cụ này có biểu tượng là hình lá cờ nước Anh, bạn chọn vào công cụ này để chọn ngôn ngữ để xuất ra báo cáo.

-v1.0 là tập hợp 2 phần mềm BaoCao_TBC và BaoCao_Compass tác giả đã giới thiệu đến bạn đọc ở các chuyên mục trước, phát triển thêm công cụ  tạo sơ đồ lưới sau bình sai từ Compass. Nếu như bạn đọc nào đang sử dụng 2 phần mềm riêng biệt TBC và Compass, hãy chuyển qua sử dụng phần mềm ReportGPS để được sử dụng các công cụ mới nhất và các công cụ phát triển về sau.

Các bạn tải những phần mềm liên quan ở đây:

Ø  Tải bộ cài đặt và hướng dẫn sử dụng phần mềm bình sai TBC ở đây

Ø  Tải bộ cài đặt và hướng dẫn sử dụng phần mềm bình sai Compass: Bộ cài đặt, Hướng dẫn
Ø  Tải bộ cài đặt và hướng dẫn sử dụng phần mềm bình sai HGO tại đây

Chức năng chính của phần mềm biên tập báo cáo ReportGPS này bao gồm các chức năng chính sau:

Hình1: Chức năng Biên tập báo cáo từ TBC

Hình 2: Chức năng Biên tập báo cáo từ Compass

Hình 3: Chức năng Biên tập báo cáo từ HGO

Hình 4: Chức năng Chuyển đổi tọa độ

Hình 5: Chức năng Tùy chọn ngôn ngữ báo cáo 7 bảng là tiếng Việt hoặc tiếng Anh.

Hình 6: Chức năng thiết lập tùy chọn trong biên tập TBC

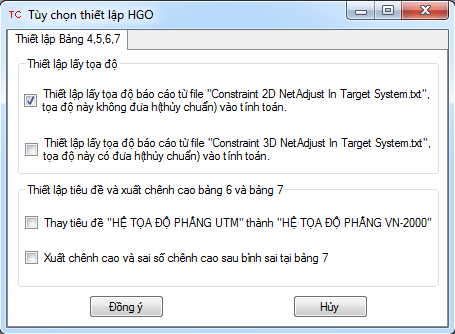

Hình 7: Chức năng thiết lập tùy chọn trong biên tập HGO

Để xem hướng dẫn cụ thể sử dụng phần mềm thì bạn tải về ở đây

Video hướng dẫn biên tập 7 bảng từ TBC bằng phần mềm ReportGPS

Video hướng dẫn tạo sơ đồ lưới sau khi bình sai từ TBC bằng phần mềm ReportGPS

Video hướng dẫn bình sai GPS và biên tập 7 bảng từ HGO bằng phần mềm ReportGPS
(Phần biên tập 7 bảng từ phiên bản ReportGPS v2.6 cần xuất thêm file "Constraint 3D NetAdjust In Target System.txt")

Kết quả biên tập 7 bảng từ TBC (Bản demo kèm trong phần mềm) như sau:

KẾT QUẢ TÍNH TOÁN BÌNH SAI

********

****

============**============

BẢNG 1

BẢNG TRỊ ĐO GIA SỐ TỌA ĐỘ VÀ CÁC CHỈ TIÊU SAI SỐ

HỆ TỌA ĐỘ VUÔNG GÓC KHÔNG GIAN               ELLIPSOID QUI CHIẾU:WGS-84

STT	Ca đo	Điểm đầu	Điểm cuối	DX(m)	DY(m)	DZ(m)	RMS	RATIO
1	2630	IITVTNC5	IICMTVT6	5668.232	-945.908	15007.795	0.024	2.012
2	2630	IITVTNC5	IIHDBNC11	19261.350	7196.891	-12771.851	0.027	2.007
3	2630	IITVTNC5	IIHBDNC4	20192.020	4491.290	5439.492	0.025	2.072
4	2631	IITVTNC5	IINCDH5	1355.509	3425.521	-18988.469	0.034	2.069
5	2631	IITVTNC5	IINCDH13	-22175.586	-4429.508	-9618.902	0.032	2.032
6	2632	IITVTNC5	IISCPL25A	-14962.251	-8316.481	25936.778	0.029	2.052
7	2630	IICMTVT6	IIHBDNC4	14523.776	5437.227	-9568.303	0.024	2.018
8	2630	IIHDBNC11	IIHBDNC4	930.683	-2705.608	18211.337	0.023	2.035
9	2633	IIHDBNC11	IINCDH5	-17905.838	-3771.377	-6216.613	0.025	2.057
10	2642	IISCPL25A	IICMTVT6	20630.487	7370.565	-10928.975	0.023	2.036
11	2631	IINCDH13	IINCDH5	23531.099	7855.035	-9369.558	0.027	2.061
12	2630	IIHDBNC11	IICMTVT6	-13593.113	-8142.799	27779.656	0.026	2.070
13	2642	IISCPL25A	IINCDH13	-7213.326	3886.949	-35555.686	0.021	2.133
14	2643	IINCDH13	IICMTVT6	27843.814	3483.619	24626.702	0.026	2.013
15	2633	IIHDBNC11	IINCDH13	-41436.945	-11626.428	3152.944	0.027	2.091

- RMS  lớn nhất:    (	IITVTNC5	IINCDH5)	RMS =	0.034
- RMS nhỏ nhất:    (	IISCPL25A	IINCDH13)	RMS =	0.021
- RATIO  lớn nhất: (	IISCPL25A	IINCDH13)	RATIO =	2.133
- RATIO nhỏ nhất: (	IITVTNC5	IIHDBNC11)	RATIO =	2.007

BẢNG 2

BẢNG SAI SỐ KHÉP HÌNH

HỆ TỌA ĐỘ VUÔNG GÓC KHÔNG GIAN               ELLIPSOID QUI CHIẾU:WGS-84

  Khép hình Tam Giác:

STT	Số hiệu vòng khép			dX(m)	dY(m)	dZ(m)	dh(m)	dXYZ	[S](m)	dXYZ/[S]
1	IITVTNC5	IICMTVT6	IIHBDNC4	-0.012	0.029	0.000	0.032	0.031	55681.5	1/ 1774161
2	IITVTNC5	IICMTVT6	IISCPL25A	-0.004	0.008	-0.008	0.007	0.012	71629.2	1/ 5969103
3	IITVTNC5	IICMTVT6	IIHDBNC11	-0.005	0.000	-0.010	0.000	0.011	72257.1	1/ 6462873
4	IITVTNC5	IICMTVT6	IINCDH13	0.004	-0.019	-0.005	-0.021	0.020	77979.6	1/ 3889268
5	IITVTNC5	IIHDBNC11	IIHBDNC4	0.013	-0.007	-0.006	-0.009	0.016	64029.1	1/ 4017545
6	IITVTNC5	IIHDBNC11	IINCDH5	0.003	-0.007	0.005	-0.006	0.009	62874.1	1/ 6901325
7	IITVTNC5	IIHDBNC11	IINCDH13	-0.009	-0.029	-0.005	-0.027	0.031	91932.5	1/ 2987406
8	IITVTNC5	IINCDH5	IINCDH13	-0.004	-0.006	-0.009	-0.007	0.012	70434.9	1/ 6107479
9	IITVTNC5	IINCDH13	IISCPL25A	-0.009	0.024	0.006	0.027	0.026	92138.5	1/ 3500053
10	IICMTVT6	IIHBDNC4	IIHDBNC11	-0.020	0.036	0.016	0.041	0.044	68638.2	1/ 1553552
11	IICMTVT6	IISCPL25A	IINCDH13	-0.001	-0.003	0.009	-0.001	0.010	98304.8	1/ 10305141
12	IICMTVT6	IIHDBNC11	IINCDH13	0.018	0.010	0.010	0.006	0.023	112468.3	1/ 4913201
13	IIHDBNC11	IINCDH5	IINCDH13	0.008	0.016	0.001	0.014	0.018	88996.3	1/ 4967289

Tổng số Tam giác :	13
- Sai số khép tương đối Tam giác  lớn nhất:(				1/	1553552 )
( Tam giác :	IICMTVT6	IIHBDNC4	IIHDBNC11	[S] =	68638.2m )
- Sai số khép tương đối Tam giác nhỏ nhất:(				1/	10305141 )
( Tam giác :	IICMTVT6	IISCPL25A	IINCDH13	[S] =	98304.8m )
- Sai số khép chênh cao Tam giác  lớn nhất:(				(	0.041m )
( Tam giác :	IICMTVT6	IIHBDNC4	IIHDBNC11	[S] =	68638.2m )
- Sai số khép chênh cao Tam giác nhỏ nhất:(				(	0.000m )
( Tam giác :	IITVTNC5	IICMTVT6	IIHDBNC11	[S] =	72257.1m )

BẢNG 3.1

BẢNG TRỊ ĐO, SỐ HIỆU CHỈNH VÀ TRỊ BÌNH SAI GÓC PHƯƠNG VỊ

HỆ TỌA ĐỘ TRẮC ĐỊA                                   ELLIPSOID: WGS-84

STT	Kí hiệu góc		Trị đo	S.s đo	Số h/c	Trị b.sai
			°     '     "	"	"	°     '       "
1	IIHDBNC11	IINCDH13	085  43  48	0.023	-0.009	085  43  47.99
2	IIHDBNC11	IIHBDNC4	359  21  21	0.062	0.086	359  21  21.09
3	IICMTVT6	IIHBDNC4	237  53  32	0.055	0.023	237  53  32.02
4	IITVTNC5	IICMTVT6	341  00  31	0.058	-0.016	341  00  30.98
5	IINCDH13	IICMTVT6	311  54  56	0.026	-0.004	311  54  56.00
6	IISCPL25A	IINCDH13	170  37  20	0.036	-0.027	170  37  19.97
7	IIHDBNC11	IICMTVT6	028  25  38	0.033	0.027	028  25  38.03
8	IITVTNC5	IINCDH13	113  19  28	0.037	0.002	113  19  28.00
9	IITVTNC5	IIHBDNC4	284  56  04	0.044	-0.033	284  56  03.97
10	IISCPL25A	IICMTVT6	243  08  10	0.046	-0.019	243  08  09.98
11	IITVTNC5	IINCDH5	186  31  15	0.068	0.008	186  31  15.01
12	IITVTNC5	IISCPL25A	032  18  01	0.040	0.019	032  18  01.02
13	IINCDH13	IINCDH5	249  04  05	0.046	-0.019	249  04  04.98
14	IITVTNC5	IIHDBNC11	237  44  09	0.039	-0.008	237  44  08.99
15	IIHDBNC11	IINCDH5	108  59  02	0.057	0.008	108  59  02.01

- Sai số đo phương vị  lớn nhất:      (	IITVTNC5	IINCDH5)	ma(max) =	0.068"
- Sai số đo phương vị nhỏ nhất:      (	IIHDBNC11	IINCDH13)	ma (min) =	0.023"
- Số hiệu chỉnh phương vị  lớn nhất:(	IIHDBNC11	IIHBDNC4)	da(max) =	0.086"
- Số hiệu chỉnh phương vị nhỏ nhất:(	IITVTNC5	IINCDH13)	da (min) =	0.002"

BẢNG 3.2

BẢNG TRỊ ĐO, SỐ HIỆU CHỈNH VÀ TRỊ BÌNH SAI CẠNH

HỆ TỌA ĐỘ TRẮC ĐỊA                                   ELLIPSOID: WGS-84

STT	Kí hiệu góc		Trị đo	S.s đo	Số h/c	Trị b.sai
			(m)	(m)	(m)	(m)
1	IIHDBNC11	IINCDH13	43152.555	0.006	-0.013	43152.542
2	IIHDBNC11	IIHBDNC4	18434.752	0.005	0.003	18434.755
3	IICMTVT6	IIHBDNC4	18222.425	0.005	0.005	18222.430
4	IITVTNC5	IICMTVT6	16070.410	0.004	0.004	16070.414
5	IINCDH13	IICMTVT6	37334.888	0.005	0.006	37334.894
6	IISCPL25A	IINCDH13	36487.697	0.005	-0.001	36487.696
7	IIHDBNC11	IICMTVT6	31981.095	0.004	-0.004	31981.091
8	IITVTNC5	IINCDH13	24574.416	0.005	0.005	24574.421
9	IITVTNC5	IIHBDNC4	21388.747	0.006	0.002	21388.749
10	IISCPL25A	IICMTVT6	24482.369	0.006	0.004	24482.373
11	IITVTNC5	IINCDH5	19342.545	0.005	-0.004	19342.541
12	IITVTNC5	IISCPL25A	31076.554	0.005	-0.001	31076.553
13	IINCDH13	IINCDH5	26518.000	0.006	0.001	26518.001
14	IITVTNC5	IIHDBNC11	24205.710	0.005	0.000	24205.710
15	IIHDBNC11	IINCDH5	19325.871	0.006	0.001	19325.872

- Sai số đo cạnh  lớn nhất:      (	IIHDBNC11	IINCDH13)	ms(max) =	0.006m
- Sai số đo cạnh nhỏ nhất:      (	IITVTNC5	IICMTVT6)	ms (min) =	0.004m
- Số hiệu chỉnh cạnh  lớn nhất:(	IIHDBNC11	IINCDH13)	ds(max) =	-0.013m
- Số hiệu chỉnh cạnh nhỏ nhất:(	IITVTNC5	IIHDBNC11)	ds (min) =	0.000m

BẢNG 3.3

BẢNG TRỊ ĐO, SỐ HIỆU CHỈNH VÀ TRỊ BÌNH SAI CHÊNH CAO

HỆ TỌA ĐỘ TRẮC ĐỊA                                             ELLIPSOID: WGS-84

STT	Kí hiệu góc		Trị đo	S.s đo	Số h/c	Trị b.sai
			(m)	(m)	(m)	(m)
1	IIHDBNC11	IINCDH13	2.056	0.035	0.004	2.060
2	IIHDBNC11	IIHBDNC4	-0.411	0.033	0.009	-0.402
3	IICMTVT6	IIHBDNC4	0.030	0.033	-0.017	0.013
4	IITVTNC5	IICMTVT6	-1.023	0.030	-0.006	-1.029
5	IINCDH13	IICMTVT6	-2.498	0.036	-0.014	-2.512
6	IISCPL25A	IINCDH13	1.848	0.043	0.009	1.857
7	IIHDBNC11	IICMTVT6	-0.441	0.032	-0.016	-0.457
8	IITVTNC5	IINCDH13	1.474	0.034	-0.013	1.461
9	IITVTNC5	IIHBDNC4	-0.993	0.035	0.008	-0.985
10	IISCPL25A	IICMTVT6	-0.649	0.040	-0.004	-0.653
11	IITVTNC5	IINCDH5	0.901	0.038	0.000	0.901
12	IITVTNC5	IISCPL25A	-0.374	0.041	0.005	-0.369
13	IINCDH13	IINCDH5	-0.574	0.040	0.005	-0.569
14	IITVTNC5	IIHDBNC11	-0.582	0.031	0.010	-0.572
15	IIHDBNC11	IINCDH5	1.483	0.037	-0.004	1.479

- Sai số đo chênh cao  lớn nhất:      (	IISCPL25A	IINCDH13)	mdh(max) =	0.043m
- Sai số đo chênh cao nhỏ nhất:      (	IITVTNC5	IICMTVT6)	mdh (min) =	0.030m
- Số hiệu chỉnh chênh cao  lớn nhất:(	IICMTVT6	IIHBDNC4)	ddh(max) =	-0.017m
- Số hiệu chỉnh chênh cao nhỏ nhất:(	IITVTNC5	IINCDH5)	ddh (min) =	0.000m

BẢNG 4

BẢNG TỌA ĐỘ VUÔNG GÓC KHÔNG GIAN SAU BÌNH SAI

HỆ TỌA ĐỘ VUÔNG GÓC KHÔNG GIAN               ELLIPSOID QUI CHIẾU:WGS-84

STT	Số hiệu điểm	X(m)	Y(m)	Z(m)
1	IICMTVT6	-1626672.636	6085145.591	999391.431
2	IIHBDNC4	-1612148.851	6090582.804	989823.125
3	IIHDBNC11	-1613079.525	6093288.406	971611.783
4	IINCDH13	-1654516.459	6081661.984	974764.728
5	IINCDH5	-1630985.362	6089517.024	965395.168
6	IISCPL25A	-1647303.126	6077775.029	1010320.410
7	IITVTNC5	-1632340.872	6086091.505	984383.633

BẢNG 5

BẢNG TỌA ĐỘ TRẮC ĐỊA SAU BÌNH SAI

HỆ TỌA ĐỘ TRẮC ĐỊA                         ELLIPSOID QUI CHIẾU:WGS-84

STT	Số hiệu điểm	B	L	H
		°     '          "	°     '          "	(m)
1	IICMTVT6	09  04  31.24355	104  57  58.62596	-4.416
2	IIHBDNC4	08  59  15.89229	104  49  33.29465	-4.385
3	IIHDBNC11	08  49  15.88885	104  49  40.08067	-3.974
4	IINCDH13	08  50  59.73802	105  13  08.38881	-1.918
5	IINCDH5	08  45  51.12629	104  59  38.00970	-2.492
6	IISCPL25A	09  10  31.52858	105  09  53.81983	-3.766
7	IITVTNC5	08  56  16.64648	105  00  49.88088	-3.392

BẢNG 6

BẢNG THÀNH QUẢ TỌA ĐỘ PHẲNG VÀ ĐỘ CAO BÌNH SAI

HỆ TỌA ĐỘ PHẲNG UTM *** KINH TUYẾN TRỤC: 105 00 - MÚI CHIẾU: 6 ĐỘ(k=0.9996) *** ELLIPPSOID:WGS-84

STT	Số hiệu điểm	Tọa độ, Độ cao			Sai số vị trí điểm
		x(m)	y(m)	h(m)	mx(m)	my(m)	mh(m)	mp(m)
1	IICMTVT6	-11063.000	-21840.282	2.000	----	----	----	----
2	IIHBDNC4	-20740.176	-37281.019	2.254	0.004	0.005	0.033	0.006
3	IIHDBNC11	-39174.260	-37090.528	2.223	0.004	0.005	0.032	0.006
4	IINCDH13	-36000.072	5945.339	3.115	0.005	0.006	0.036	0.008
5	IINCDH5	-45477.487	-18821.262	2.983	0.006	0.007	0.042	0.009
6	IISCPL25A	0.005	0.018	2.370	0.005	0.006	0.040	0.008
7	IITVTNC5	-26260.895	-16616.828	2.486	0.004	0.005	0.030	0.006

Sai số vị trí điểm:	-nhỏ nhất:	(Điểm	IIHBDNC4 )	mp = 0.006m
	-lớn  nhất:	(Điểm	IINCDH5 )	mp = 0.009m

BẢNG 7

BẢNG TRỊ ĐO, SỐ HIỆU CHỈNH VÀ TRỊ BÌNH SAI GÓC PHƯƠNG VỊ

HỆ TỌA ĐỘ PHẲNG UTM                                                  ELLIPSOID: WGS-84

STT	Điểm đầu	Điểm cuối	Chiều dài	ms	ms/s	Phương vị	ma	dh	mdh
			(m)	(m)		°      '       "	"	(m)	(m)
1	IICMTVT6	IIHBDNC4	18222.626	0.005	1/ 3644525	237  53  32	0.055	0.030	0.033
2	IICMTVT6	IIHDBNC11	31981.447	0.004	1/ 7995362	208  26  56	0.033	0.441	0.032
3	IICMTVT6	IINCDH13	37334.947	0.005	1/ 7466989	131  52  35	0.026	2.498	0.036
4	IICMTVT6	IITVTNC5	16070.485	0.004	1/ 4017621	161  00  04	0.058	1.023	0.030
5	IIHDBNC11	IIHBDNC4	18435.068	0.005	1/ 3687014	359  21  21	0.062	-0.411	0.033
6	IIHDBNC11	IINCDH13	43152.767	0.006	1/ 7192128	085  43  48	0.023	2.056	0.035
7	IIHDBNC11	IINCDH5	19326.064	0.006	1/ 3221011	108  59  02	0.057	1.483	0.037
8	IIHDBNC11	IITVTNC5	24205.937	0.005	1/ 4841187	057  42  26	0.039	0.582	0.031
9	IINCDH13	IINCDH5	26518.030	0.006	1/ 4419672	249  04  05	0.046	-0.574	0.040
10	IINCDH13	IITVTNC5	24574.437	0.005	1/ 4914887	293  21  22	0.037	-1.474	0.034
11	IISCPL25A	IICMTVT6	24482.418	0.006	1/ 4080403	243  08  10	0.046	-0.649	0.040
12	IISCPL25A	IINCDH13	36487.702	0.005	1/ 7297540	170  37  20	0.036	1.848	0.043
13	IISCPL25A	IITVTNC5	31076.590	0.005	1/ 6215318	212  19  27	0.040	0.374	0.041
14	IITVTNC5	IIHBDNC4	21388.949	0.006	1/ 3564825	284  56  04	0.044	-0.993	0.035
15	IITVTNC5	IINCDH5	19342.620	0.005	1/ 3868524	186  31  15	0.068	0.901	0.038

1. Sai số trung phương trọng số đơn vị:				M =	1.00
2. Sai số vị trí điểm:	-nhỏ  nhất:	(Điểm	IIHBDNC4 )	mp =	0.006m
	-lớn   nhất:	(Điểm	IINCDH5 )	mp =	0.009m
3. Sai số tương đối cạnh:	-nhỏ  nhất:			ms/s =	1/ 7995362
	(cạnh	IICMTVT6	IIHDBNC11	S =	31981.447m)
	-lớn   nhất:			ms/s =	1/ 3221011
	(cạnh	IIHDBNC11	IINCDH5	S =	19326.064m)
4. Sai số phương vị:	-nhỏ nhất:(	IIHDBNC11	IINCDH13 )	ma =	0.023"
	-lớn  nhất:(	IITVTNC5	IINCDH5 )	ma =	0.068"
5. Sai số chênh cao:	-nhỏ nhất:(	IICMTVT6	IITVTNC5 )	mdh =	0.030m
	-lớn  nhất:(	IISCPL25A	IINCDH13 )	mdh =	0.043m
6. Chiều  dài  cạnh:	-nhỏ nhất:(	IICMTVT6	IITVTNC5 )	S =	16070.485m
	-lớn  nhất:(	IIHDBNC11	IINCDH13 )	S =	43152.767m
	-trung bình:			S =	26173.339m

Biên tập 7 bảng từ Compass, HGO cũng tương tự, chỉ có khác biệt ở bảng 3.

Cảm ơn bạn đọc đã quan tâm đến bài viết, nếu có thắc mắc hoặc đóng góp xây dựng cho phần mềm hãy để lại lời bình bên dưới. Xin chân thành cảm ơn!

Hãy like nếu bài viết có ích →

Kết bạn với gisgpsrs trên Facebook để nhận bài viết mới nóng hổi
